Diodo laser a farfalla DFB da 1030 nm 200 mW 100 KHz

Il diodo laser a farfalla DFB da 1030 nm 200 mW 100 KHz è un diodo laser con pacchetto a farfalla DFB ad alta potenza e larghezza di linea stretta, ampiamente utilizzato come sorgenti di semi per laser a fibra o per misurazioni spettrali di precisione.

Invia richiesta

Descrizione del prodotto

1.Riepilogo:

Il diodo laser a farfalla DFB da 1030 nm 200 mW 100 KHz è un diodo laser con pacchetto a farfalla DFB ad alta potenza e larghezza di linea stretta, ampiamente utilizzato come sorgenti seme per laser a fibra o per misurazioni spettrali di precisione.

2. Caratteristiche:

• 200 mW di potenza in uscita elevata;

• Larghezza di linea stretta inferiore a 100kHz;

• Fibra PM oltre 18 dB elevato PER;

• Pacchetto farfalla 14PIN;

• Pompa di calore termoelettrica interna e fotodiodo di monitoraggio;

• Elevata affidabilità collaudata sul campo.

Affidabilità:Telcordia GR-468. RoHS

3. Applicazioni:

• Fonte iniziale per i laser;

• Spettroscopia;

• Rilevamento ottico.

4. Valutazioni massime assolute

Parametro	Simbolo	minimo	Massimo.	Unità
LD Corrente inversa	IR	-	2	V
LD Corrente diretta	SE	-	500	mA
MPD Tensione inversa	VMPD	-	20	V
Voltaggio del dispositivo di raffreddamento termoelettrico	VTEC	-	4.8	V
Corrente di raffreddamento termoelettrico	ITEC	-	2.5	A
Temperatura della custodia operativa	TC	-45	70	℃
Temperatura di conservazione	TSTG	-40	85	℃
Umidità di stoccaggio	-	5	85	%RH
Scarica elettrostatica (ESD)	VESD	-	500	V
Temperatura di saldatura del piombo	STEMP	-	260	℃
Tempo di saldatura al piombo	TEMPO		10	sez

5. Caratteristiche elettro-ottiche (temperatura laser 25 ℃):

Parametro	Simbolo	Condizione	minimo	Tip.	Massimo.	Unità
Lunghezza d'onda centrale	λc	TL= 15～35℃ orario	1028	1030	1032	nm
Potenza di uscita ottica	P.O	TL=25℃	-	200	-	mW
Corrente di soglia	ITH	TL=25℃	-	45	70	mA
Tensione operativa	VOP	POP=200mW(CW)	-	-	2.5	V
Corrente operativa	Io	POP=200mW(CW)	-	300	500	mA
Larghezza della linea	Δλ	-	-	30	100	KHz
Rapporto di soppressione della modalità laterale	SMSR	-	-	40	-	dB
Rapporto di estinzione della polarizzazione	E.R	-	18	-	-	dB
Temp. coefficiente di lunghezza d'onda	Δλ/ΔT	-	-	0.08	-	nm/℃
Responsabilità dell’MPD	IMON/POP	@-5V tensione di polarizzazione	1	-	30	μA/mW
Resistenza del termistore	RTH	-	9.5	10	10.5	KΩ

6. Specifiche della fibra ottica:

Parametri	Descrizione
Tipo di fibra	PM980
Tipo a treccia	Tubo sciolto da 900μm
Lunghezza della treccia	1,2±0,1 m
Tipo di connettore	FC/APC

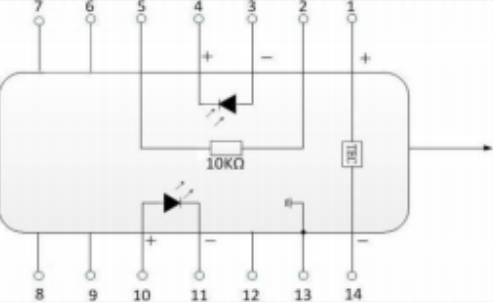

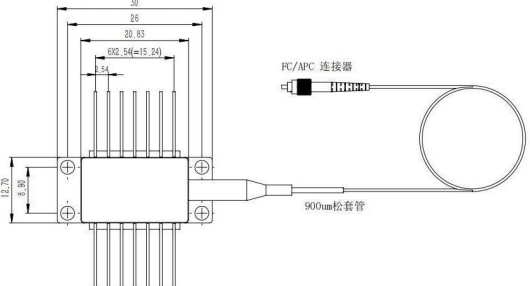

7. Disegno della confezione e definizione PIN-OUT (unità: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Tipo 2

SPILLO	Descrizione	SPILLO	Descrizione
1	TECNICO(+)	14	TECNICO(-)
2	Termistore	13	Fondamento del caso
3	Anodo del monitor PD (-)	12	NC
4	Catodo del monitor PD (+)	11	Catodo laser (-)
5	Termistore	10	Anodo laser (+)
6	NC	9	NC
7	NC	8	NC
