Diodo laser a farfalla DFB da 1064 nm 200 mW

Il diodo laser a farfalla DFB da 1064 nm 200 mW è un laser a larghezza di linea stretta con una larghezza di linea di 100 kHz e una potenza di uscita fino a 200 mW, ampiamente utilizzato nelle sorgenti di semi laser a fibra e lidar.

Invia richiesta

Descrizione del prodotto

Il diodo laser a farfalla DFB da 1064 nm e 200 mW è un laser a larghezza di linea stretta con una larghezza di linea di 100 kHz e una potenza di uscita fino a 200 mW, ampiamente utilizzato nelle sorgenti di semi laser a fibra e lidar.

Caratteristiche del diodo laser a farfalla DFB da 1064 nm 200 mW

200 mW Elevata potenza in uscita;

Elevata affidabilità comprovata sul campo;

Codino in fibra Hi1060 SM o PM980-HP;

Pacchetto farfalla 14PIN;

Pompa di calore termoelettrica interna e fotodiodo di monitoraggio;

Affidabilità:Telcordia GR-468. RoHS

Applicazioni del diodo laser a farfalla DFB da 1064 nm 200 mW:

Sorgente di semi per laser;

Spettroscopia;

Rilevamento ottico.

Valutazioni massime assolute

Parametro	Simbolo	minimo	Massimo.	Unità
Tensione operativa massima	V	-	2.5	V
Corrente operativa massima	I	-	500	mA
MPD Tensione inversa	VMPD	-	20	V
Voltaggio del dispositivo di raffreddamento termoelettrico	VTEC	-	4.8	V
Corrente di raffreddamento termoelettrico	ITEC	-	1.8	A
Temperatura della custodia operativa	TC	-20	60	℃
Temperatura di conservazione	TSTG	-40	85	℃
Umidità di stoccaggio	-	5	85	%RH
Scarica elettrostatica (ESD)	VESD	-	500	V
Temperatura di saldatura del piombo	STEMP	-	260	℃
Tempo di saldatura al piombo	TEMPO		10	sez

Caratteristiche elettro-ottiche (temperatura laser 25 ℃):

Parametro	Simbolo	Condizione	minimo	Tip.	Massimo.	Unità
Lunghezza d'onda centrale	λc	TL=15～35℃ orario	1062	1064	1066	nm
Potenza di uscita ottica	P.O	TL=25℃	-	200	-	mW
Corrente di soglia	ITH	TL=25℃	-	45	70	mA
Tensione operativa	VOP	IOP= 200 mA (orario orario)	-	-	2.5	V
Corrente operativa	Io	IOP= 200 mA (orario orario)	-	300	500	mA
-3dB Larghezza spettrale	Δλ	-	-	0.03	-	nm

Rapporto di soppressione della modalità laterale	SMSR	-	-	40	-	dB
Rapporto di estinzione della polarizzazione	E.R	-	18	-	-	dB
Temp. coefficiente di lunghezza d'onda	Δλ/ΔT	-	-	0.08	-	nm/℃
Responsabilità dell’MPD	IMON/POP	@-5V tensione di polarizzazione	1	-	30	μA/mW
Resistenza del termistore	RTH	-	9.5	10	10.5	KΩ

Specifiche della fibra ottica:

Parametri	Descrizione
Tipo di fibra	Ciao1060 o PM980
Tipo a treccia	Tubo sciolto da 900μm
Lunghezza della treccia	1,0±0,1 m
Tipo di connettore	FC/APC

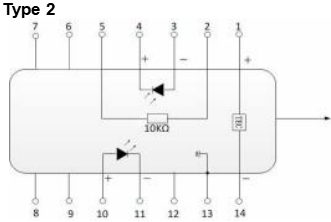

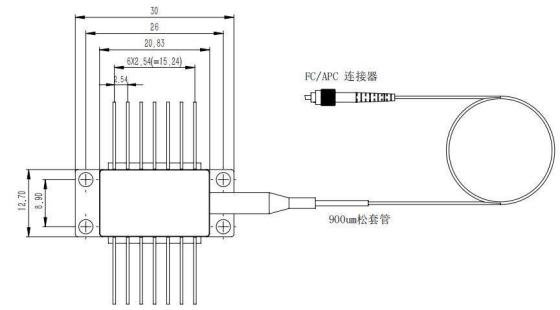

Disegno della confezione e definizione PIN-OUT (unità: mm):

SPILLO	Descrizione	SPILLO	Descrizione
1	TECNICO(+)	14	TECNICO(–)
2	Termistore	13	Fondamento del caso
3	Anodo del monitor PD (-)	12	NC
4	Catodo del monitor PD (+)	11	Catodo laser (-)
5	Termistore	10	Anodo laser (+)
6	NC	9	NC
7	NC	8	NC

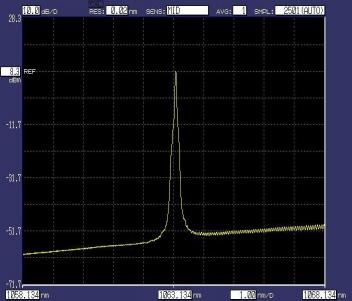

Spettro ottico tipico

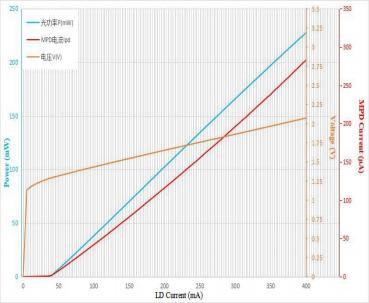

Spettro (Pop=200 mW,25 ℃) Curve luce-corrente-tensione (25 ℃)

Informazioni per l'ordinazione:

BFLD	-XXXX	-X	XX	-XX	X
Tipo laser	Lunghezza d'onda	Potenza in uscita	Tipo di fibra	Connettore	PIN-OUT
DFB	1064: 1064 nm	2 ore: 200 mW	SM: Ciao 1060 PM: PM980	FA: FC/APCOaltro	NULL: 14PIN Tipo 2 personalizzato (10PIN)

Ad esempio: BFLD-1060-2HSM-FA (Informazioni sull'ordine: diodo laser DFB Butterfly da 1064 nm con potenza di uscita di 200 mW e fibra SM Hi1060 con connettore FC/APC, PIN-OUT è di tipo 2).
