Il laser a pompa da 980 nm utilizza una costruzione planare con chip sul sottopager. Il chip ad alta potenza è sigillato ermeticamente in un pacchetto farfalla a 14 pin senza epossidico e senza flusso e dotato di un termistore, dispositivo di raffreddamento termoelettrico e diodo di monitoraggio. Il laser a pompa da 980 nm utilizza la stabilizzazione FBG per "bloccare" la lunghezza d'onda di emissione. Fornisce uno spettro a banda stretto senza rumore, anche in variazioni di temperatura, corrente di guida e feedback ottico. È una fonte luminosa per un amplificatore in fibra utilizzato nelle reti di comunicazione ottica. I principali tipi di amplificatori in fibra ottica sono EDFA e FRA.
La griglia del diodo laser da 976nm da 700 MW si trova nella trecce in fibra HI1060 per stabilizzare la lunghezza d'onda. Questo diodo laser BTF 14pin è disponibile con potenza di uscita gratuita fino a 700 MW. La corrente massima LD in avanti è <1200 mA. La sua treccia può essere disponibile con un tubo sciolto 900um o solo fibra nuda.
● Potenza operativa senza kink fino a 700 MW;

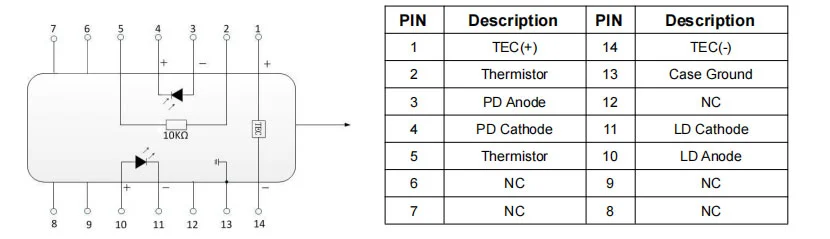

● Pacchetto farfalla a 14 pin senza epossidico e senza flusso con fibra SM;
● Stabilizzazione della griglia in fibra Bragg;
● Selezione della lunghezza d'onda disponibile;
● Il diodo integrato di raffreddamento termoelettrico, termistore e monitoraggio.
● Dense Amplificatori in fibra drogati con droga di lunghezza d'onda (DWDM) (EDFA);
● Architetture EDFA ridotte del conteggio della pompa;
● Trunks della televisione via cavo (CATV) molto lunga e distribuzione del conteggio dei nodi molto elevate.
| Parametro | Simbolo | Min. | Tipo. | Max. | Unità | Note |
| Corrente soglia LD | Ith | - | 60 | 100 | Ma | CW |
| Potenza di uscita | Pf | - | - | 700 | MW | If (Bol) <1000ma |
| LD corrente in avanti | SE | - | 1100 | 1200 | Ma | PF = potenza nominale |
| Potenza senza piega | Pkink | 450 | - | - | MW | > = 1.2*Potenza nominale |
| Corrente libera da nodo | Ikink | > = 1.2*if (Bol) | Ma | [1] | ||
| Tensione in avanti LD | Vf | - | - | 2.5 | V | PF = potenza nominale |
| Lunghezza d'onda centrale | Lc | 973 | 974 | 975 | nm | Picco, PF = potenza nominale |
| Lc | 975 | 976 | 977 | |||
| Turning di picco della lunghezza d'onda | △ λp/△ tamb | - | - | 0.02 | nm/℃ | T: FBG Temp. |
| Larghezza dello spettro | △ λ | - | - | 1 | nm | RMS@-13db |
| Stabilità dello spettro | -0,5 | - | 0.5 | nm | PF = potenza nominale, t = 60s | |
| Monitorare la reattività | VACCINAZIONE | - | 8 | 20 | era / mw | VPD = 5V, PF = potenza nominale |
| Monitorare la stabilità della reattività | - | - | 20% | - | @TUTTA temperatura operativa | |
| Monitorare la corrente scura | ID | - | - | 50 | n / a | VPD = 5V |
| TEC corrente | Itec | - | - | 2 | A | Tcase = 75 ℃ |
| Tensione TEC | Vtec | - | - | 3.5 | V | Tcase = 75 ℃ |
| Consumo di energia modificante TEC | P | - | - | 5 | W | Tcase = 75 ℃ |
| Stabilità di potenza> 20mW 10-20 MW 3.5-10MW |
- | - | - |
0.2 0.5 1 |
db | Picco-to-pick, t = 60S, campionamento da DC a 50kHz, TC = 25 ℃ |
| Errore di tracciamento | IL | -0,5 | - | 0.5 | db | TC = -5 ~ 75 ℃, riferito a [2] |
| Resistenza al termistore | Rth | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Termistor b costante | Bth | - | 3900 | - | k | TSTG = 25 ℃ |
Tutti i prodotti sono stati testati prima della spedizione;
Tutti i prodotti hanno una garanzia di 1-3 anni. (Dopo che il periodo di garanzia di qualità ha iniziato ad addebitare una quota di servizio di manutenzione adeguata.)
Apprezziamo la tua attività e offriamo una politica di restituzione di 7 giorni istantanea. (7 giorni dopo aver ricevuto gli articoli);
Se gli articoli acquistati dal nostro negozio non sono di qualità perfetta, cioè non funzionano elettronicamente alle specifiche dei produttori, semplicemente restituili a noi per la sostituzione o il rimborso;
Se gli articoli sono difettosi, si prega di avvisarci entro 3 giorni dalla consegna;
Eventuali articoli devono essere restituiti nella loro condizione originale per qualificarsi per un rimborso o una sostituzione;
L'acquirente è responsabile di tutti i costi di spedizione sostenuti.
D: Quale tipo di connettore posso scegliere?
A: FC/ APC; SC/ APC; senza connettore ...
D: è disponibile un tubo sciolto?
A: Box Optronics può fornire il tubo sciolto 900um per proteggere la fibra di trecce.
