Scopri le prestazioni impareggiabili del modulo diodo laser per pompa raffreddato a farfalla mini a 10 pin da 980 nm di Box Optronics: la tua soluzione definitiva per il pompaggio ad alta potenza e con lunghezza d'onda stabile nei sistemi DWDM EDFA e CATV a lungo raggio. Progettato con stabilizzazione FBG avanzata, questo modulo sigillato ermeticamente blocca l'emissione esattamente a 974 nm o 976 nm, offrendo un'uscita senza attorcigliamenti fino a 600 mW anche a temperature e correnti di pilotaggio variabili. Il TEC integrato, il termistore e il diodo di monitoraggio garantiscono un errore di tracciamento e una stabilità di potenza eccezionali, mentre il pacchetto a farfalla a 10 pin privo di resina epossidica con fibra SM/PM garantisce un funzionamento affidabile e privo di rumore. Progettato per integratori di sistemi e ingegneri di rete che richiedono un controllo dello spettro senza compromessi e le massime potenze disponibili, questo modulo riduce drasticamente il numero delle pompe, riduce la complessità del raffreddamento e prolunga la durata dell'amplificatore. Trust Box Optronics per la conformità Telcordia GR-468 e la selezione personalizzata della lunghezza d'onda, perché ogni milliwatt è importante nelle reti ottiche di prossima generazione. Ordina ora per migliorare la tua infrastruttura con una tecnologia di pompaggio comprovata e pronta per il campo che offre prestazioni costanti da -20°C a 75°C.

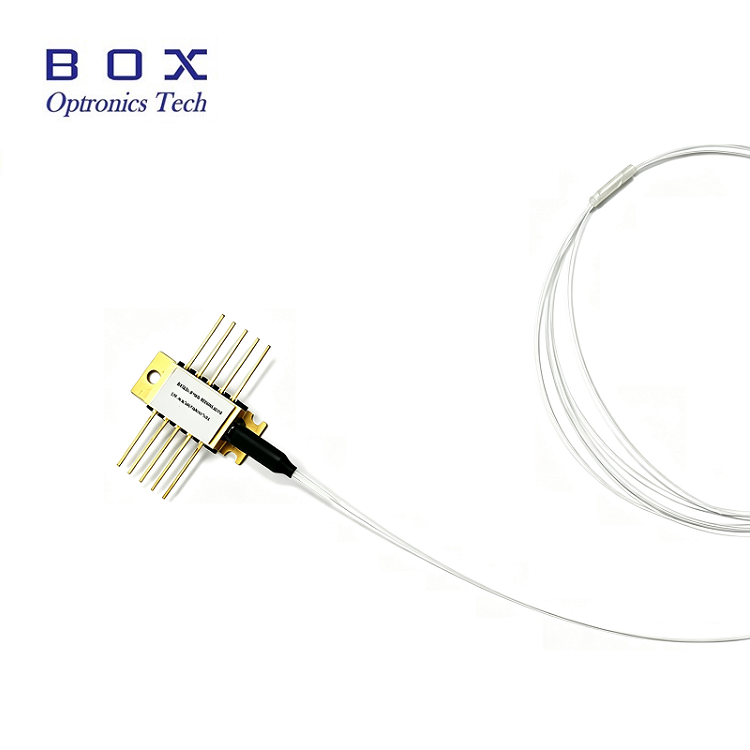

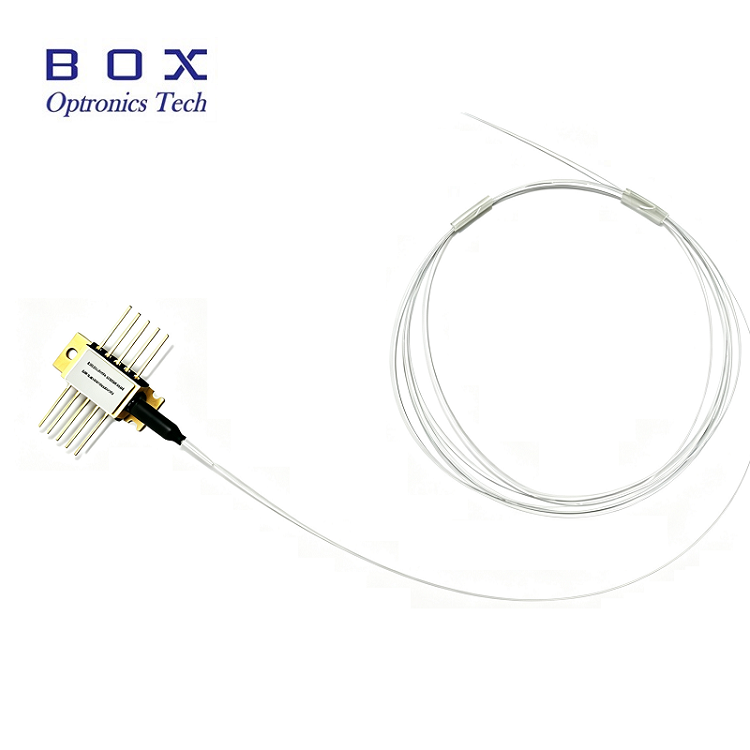

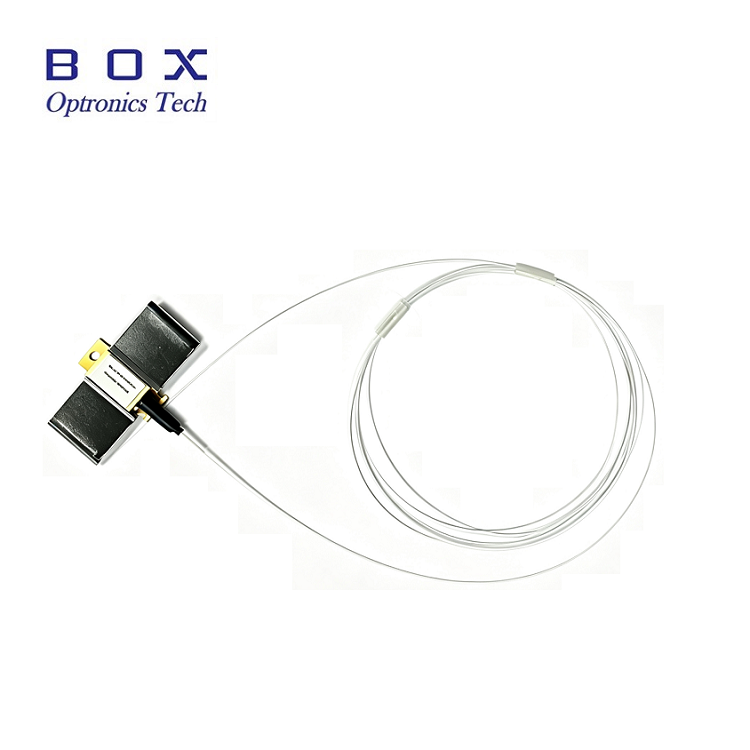

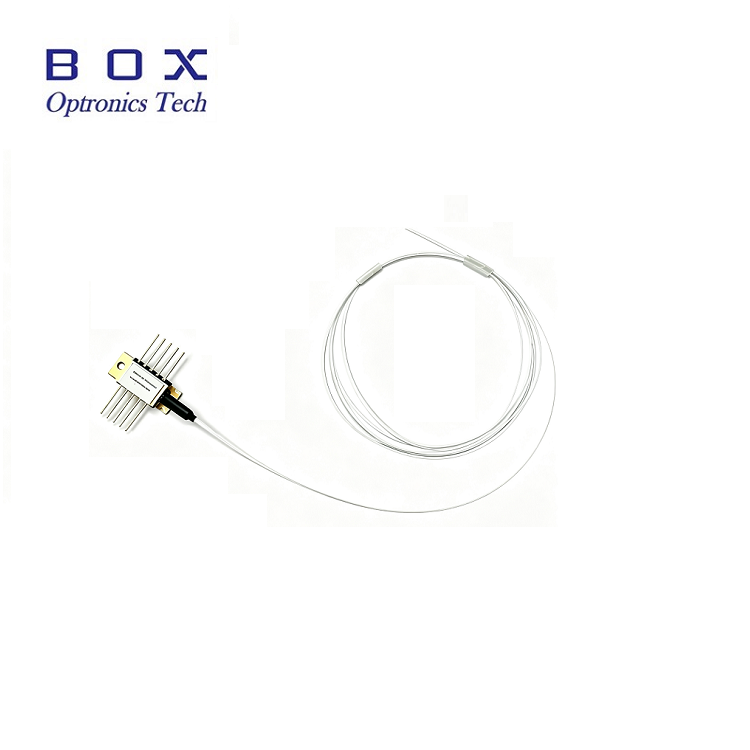

Il modulo diodo laser a pompa raffreddato con mini farfalla a 10 pin da 980 nm è sigillato ermeticamente in un pacchetto a farfalla a 10 pin privo di resina epossidica e privo di flusso e incorpora un termistore, un dispositivo di raffreddamento termoelettrico e un diodo di monitoraggio.
Il modulo diodo laser a pompa raffreddato a farfalla mini da 980 nm e 10 pin utilizza la stabilizzazione FBG per "bloccare" la lunghezza d'onda di emissione. Fornisce uno spettro a banda stretta privo di rumore, anche in caso di variazioni di temperatura, corrente di pilotaggio e feedback ottico. La selezione della lunghezza d'onda è disponibile per le applicazioni che richiedono le massime prestazioni nel controllo dello spettro con le massime potenze disponibili. Questo modulo è conforme ai requisiti descritti nei requisiti Telcord ia GR-468-CORE.
Potenza operativa senza attorcigliamenti 400 mW o 600 mW;
Pacchetto butterfly 10 PIN con fibra SM Hi1060 o PM980;
Stabilizzazione con reticolo in fibra di Bragg, selezione della lunghezza d'onda disponibile;
Dispositivo di raffreddamento termoelettrico, termistore e diodo di monitoraggio integrati.
Amplificatori in fibra drogata con erbio (DWDM) a divisione di lunghezza d'onda densa (EDFA);
Architetture EDFA a numero ridotto di pompe;
Trunk televisivi via cavo a lunghissima distanza (CATV) e distribuzione del numero di nodi molto elevato.
| Parametro | Simbolo | minimo | Tip. | Massimo. | Unità | Note |
| Temperatura della custodia operativa | TCASE | -20 | - | 75 | ℃ | - |
| Temperatura di conservazione | TSTG | -40 | - | 85 | ℃ | 2000 ore |
| LD Corrente diretta | SE | - | - | 1100 | mA | - |
| LD Corrente inversa | IR | - | - | 10 | uA | - |
| LD Tensione inversa | realtà virtuale | - | - | 2 | V | - |
| PD Corrente diretta | IPD | - | - | -10 | mA | - |
| PD Tensione inversa | VPD | - | - | 20 | V | - |
| Corrente TECNICA | ITEC | - | - | 2 | A | - |
| Tensione TECNICA | VTEC | - | - | 3.0 | V | - |
| Raggio di curvatura della fibra | - | 30 | - | - | mm | - |
| Umidità relativa | RH | 0 | - | 95% | - | Non condensante |
| Tempo di saldatura al piombo | - | - | - | 10 | Secondo | 260 ℃ |
| Forza di trazione assiale della fibra | - | - | - | 5 | N | - |
| Forza di trazione laterale della fibra | - | - | - | 2.5 | N | - |
| Parametri | Simbolo | minimo | Tip. | Massimo. | Unità | Note |
| LD Soglia di corrente | ITH | 90 | 110 | mA | CW | |
| Potenza in uscita | PF | 400 | mW | Se (BOL) <900 mA | ||
| 600 | Se(BOL)<1000mA | |||||
| LD Corrente diretta | SE | 1200 | mA | PF=Potenza Nominale | ||
| Potenza senza nodi | PKINK | 700 | mW | >= 1,2*Potenza nominale | ||
| Corrente senza nodi | Faccio schifo | >= 1.2*Se(BOL) | mA | [1] | ||
| LD Tensione diretta | VF | 2.5 | V | PF=Potenza Nominale | ||
| Lunghezza d'onda centrale | λC | 973 | 974 | 975 | nm | Picco,PF=Potenza nominale |
| 975 | 976 | 977 | ||||
| Inversione della lunghezza d'onda di picco | △λp/△Tamb | 0.02 | nm/℃ | T: Temp. FBG. | ||
| Ampiezza dello spettro | △λ | 2 | nm | RMS@-13dB | ||
| Stabilità dello spettro | -0,5 | 0.5 | nm | PF=Potenza nominale,t=60s | ||
| Monitorare la reattività | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=Potenza nominale | |
| Monitorare la stabilità della reattività | 20% | @Tutte le temperature di funzionamento | ||||
| Monitorare la corrente oscura | ID | 50 | n / a | VPD=5V | ||
| Corrente TECNICA | ITEC | 1.5 | A | TCASE=75℃ | ||
| Tensione TECNICA | VTEC | 3.0 | V | TCASE=75℃ | ||
| TEC Consumo energetico modulare | P | 5 | W | TCASE=75℃ | ||
| Stabilità della potenza >20mW 10-20mW3,5-10mW | 0.20.51 | dB | Da picco a picco, t=60 s, campionamento da CC a 50 kHz, TC=25 ℃ | |||
| Errore di tracciamento | TE | -0,5 | 0.5 | dB | TC=-5~75℃, riferito a [2] | |
| Resistenza del termistore | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG=25℃ |
| Costante del termistore B | BTH | 3900 | k | TSTG=25℃ | ||
Note:
[1] La corrente di Kink è definita come la corrente la cui deviazione della luce rispetto allo slop di corrente (dL/dI) da un adattamento lineare è oltre +/-50%, Pkink>= 1,2*Potenza nominale, Ikink>=If(BOL)*1,2
[2] L'errore di tracciamento è definito a una data temperatura del case, è la variazione della potenza della fibra, a una corrente di monitoraggio costante, rispetto al valore misurato a 25 ℃ del case

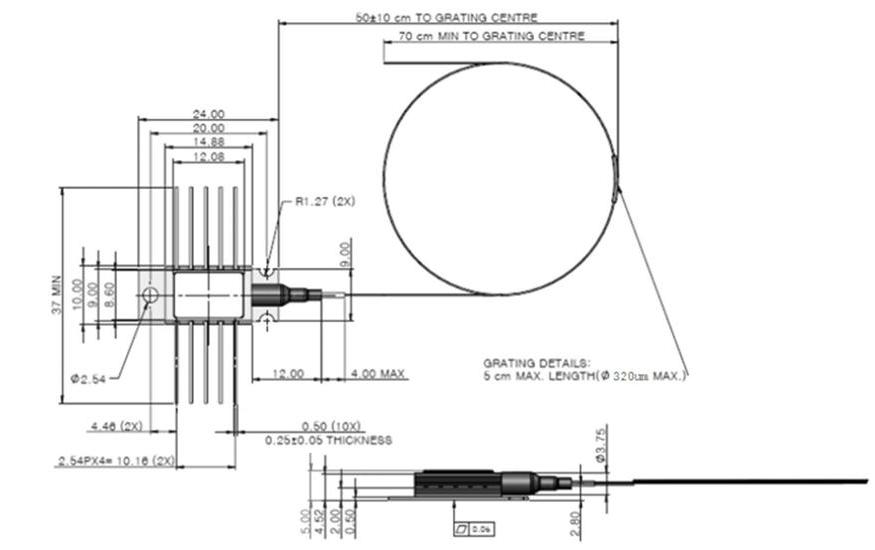

| Parametri | Descrizione |
| Tipo di fibra | Fibra Hi1060 o PM980 |
| Tipo a treccia | Fibra nuda |
| Lunghezza della treccia | 2,0±0,2 m |
| Tipo di connettore | Senza |
| SPILLO | Descrizione | SPILLO | Descrizione |
| 1 | TECNICO(+) | 10 | TECNICO(-) |
| 2 | Termistore | 9 | Fondamento del caso |
| 3 | PDAnodo | 8 | NC |
| 4 | Catodo PD | 7 | Catodo LD |
| 5 | Termistore | 6 | Anodo LD |
| BFLD | -XXXF | -XX | XX | -X | XX | X |
| Laser | Lunghezza d'onda | Potenza in uscita | Tipo di fibra | Pacchetto | Tipo di connettore | Tubo allentato |
| PompaLaser | 974: 974 nm 976: 976 nm | 4H: 400 mW6H: 600 mW | SM: modalità singolaPM: mantenimento della polarizzazione | -H: 10 PIN Nullo: 14 PIN | FA: FC/APCSA: SC/APCN0: Null | Nullo: Fibra nuda 1: Tubo sciolto |
