Attenuatore ottico variabile (VOA): definizione, principi di funzionamento e analisi dell'ambito di applicazione

Nel campo della comunicazione ottica, l'attenuatore ottico variabile (VOA) svolge un ruolo indispensabile. Essendo un componente chiave per la regolazione della potenza ottica, VOA non solo garantisce la trasmissione stabile dei segnali ottici ma migliora anche le prestazioni complessive del sistema.

I. Definizione di attenuatore ottico variabile

Un attenuatore ottico variabile è un dispositivo ottico passivo progettato per ottenere un'attenuazione controllabile della potenza ottica. Regola con precisione l'energia dei segnali ottici per soddisfare i requisiti di diversi scenari applicativi. I VOA sono principalmente divisi in due categorie: attenuatori ottici variabili meccanici (MVOA) e attenuatori ottici variabili elettrici (EVOA). Gli MVOA realizzano l'attenuazione della potenza ottica tramite regolazione manuale, mentre gli EVOA alterano i livelli di attenuazione applicando segnali elettrici di guida, vantando precisione e flessibilità di regolazione superiori.

II. Principi di funzionamento degli attenuatori ottici variabili

I VOA adottano un'ampia gamma di meccanismi di funzionamento, tra cui principalmente quelli meccanici, magneto-ottici, a cristalli liquidi, MEMS (sistema micro-elettro-meccanico), termo-ottici e acusto-ottici.

1. Tipo meccanico: la potenza ottica nel percorso ottico viene regolata spostando componenti che bloccano la luce come fogli o coni. Questo design presenta una struttura semplice ma una precisione e una flessibilità di regolazione relativamente basse.

2. Tipo magneto-ottico: l'attenuazione dell'energia luminosa si realizza sfruttando i cambiamenti nelle proprietà ottiche delle sostanze sottoposte a campi magnetici, vale a dire l'effetto di rotazione magneto-ottico. Questo tipo offre elevata precisione e stabilità ma ha un costo più elevato.

3. Tipo di cristallo liquido: in base all'effetto di birifrangenza derivante dall'anisotropia dell'indice di rifrazione dei cristalli liquidi, viene applicato un campo elettrico esterno per riorientare le molecole di cristallo liquido, regolando così la trasmissione della luce. I VOA a cristalli liquidi sono caratterizzati da un'elevata velocità di risposta e da un ampio intervallo di attenuazione.

4. Tipo MEMS: i microspecchi fabbricati con tecnologia microelettromeccanica vengono inclinati tramite forza elettrostatica per regolare l'intensità della luce riflessa. I VOA MEMS sono caratterizzati da dimensioni ridotte, leggerezza e alto livello di integrazione.

5. Tipo termo-ottico: i livelli di attenuazione sono modulati tramite variazioni nelle proprietà ottiche del materiale (ad esempio, indice di rifrazione) in campi di temperatura. I VOA termo-ottici hanno una struttura semplice e un costo basso, ma soffrono di una lenta velocità di risposta.

6. Tipo acusto-ottico: le onde ultrasoniche generano tensioni periodiche all'interno dei cristalli acusto-ottici, inducendo fluttuazioni periodiche nell'indice di rifrazione per modulare i raggi luminosi. I VOA acusto-ottici offrono un'elevata velocità di sintonizzazione e un'eccellente stabilità.

III. Ambito di applicazione degli attenuatori ottici variabili

I VOA sono ampiamente utilizzati nelle comunicazioni ottiche, nel rilevamento in fibra ottica, negli strumenti ottici e in altri campi.

1. Comunicazioni ottiche: bilancia l'intensità dei segnali ottici attraverso diversi canali per mantenere una qualità del segnale costante; regolare la potenza del segnale ottico per adattarsi alle diverse distanze di trasmissione e alle specifiche del ricevitore.

2. Rilevamento in fibra ottica: simula l'intensità del segnale ottico in diverse condizioni ambientali per testare e verificare le prestazioni e l'affidabilità del sistema.

3. Strumenti ottici: applicati a dispositivi laser, contatori di fotoni, spettrometri, microscopi ottici e altre apparecchiature per controllare l'intensità e il flusso del segnale ottico per risultati di misurazione accurati.

Elementi	Parametri	Unità
Intervallo di lunghezze d'onda operative	Banda O/banda C/banda L/banda intera/altri	nm
Tipo di attenuazione	Luminoso o scuro	-
Gamma di attenuazione	≥15/20/30/40	dB
Perdita di inserzione	≤0,7	dB
Risoluzione dell'attenuazione	Continuo	dB
Perdita di ritorno	≥45	dB
Tipo di fibra	SMF-28e	-
Tempo di risposta (10-90% potenza ottica)	≤5	SM
Tensione di pilotaggio	5/6,5	V
Potenza motrice	≤5	mW
Perdita dipendente dalla polarizzazione	≤0,2@10dB, ≤0,5 @<20dB att.	dB
Perdita dipendente dalla lunghezza d'onda	≤0,6 a 10 dB, ≤1,0 a <20 dB su un intervallo di 20 nm	dB
Massima potenza ottica	≤500	mW
Temperatura operativa	-0~+70	°C
Temperatura di conservazione	-40~+85	°C
Tipo di connettore	Personalizzato	-
Dimensioni del pacchetto	Φ5,5xL19	mm

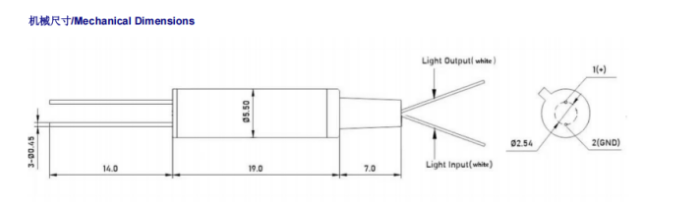

EVOA

Parametro	1310	1550	1310/1550	850/1310
Tipo(nm)	1310	1550	1310/1550	850/1310
Lunghezza d'onda (nm)	1310±50	1550±50	1260~1650	850/1310±40
Intervallo di attenuazione (dB)	0,8~60	0,8~60	0,8~60	0,8~60
Perdita originale (dB)	≤0,8	≤0,8	≤0,8	≤0,8
Perdita di ritorno (dB)	≥50	≥50	≥50	≥30
Tipo di fibra	SMF-28e	SMF-28e	SMF-28e	50/125 o 62,5/125MM
PDL(dB)	≤0,15	≤0,15	≤0,15	-
Dimensione (mm)	26×18×8	26×18×8	26×18×8	26×18×8
Temperatura operativa(℃)	0~+70	0~+70	0~+70	0~+70
Temperatura di stoccaggio (℃)	-40~+85	-40~+85	-40~+85	-40~+85

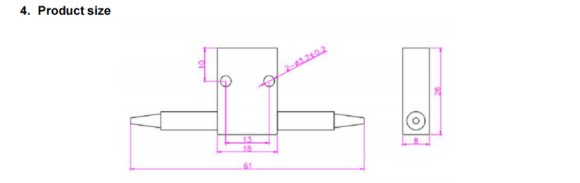

MVOA
